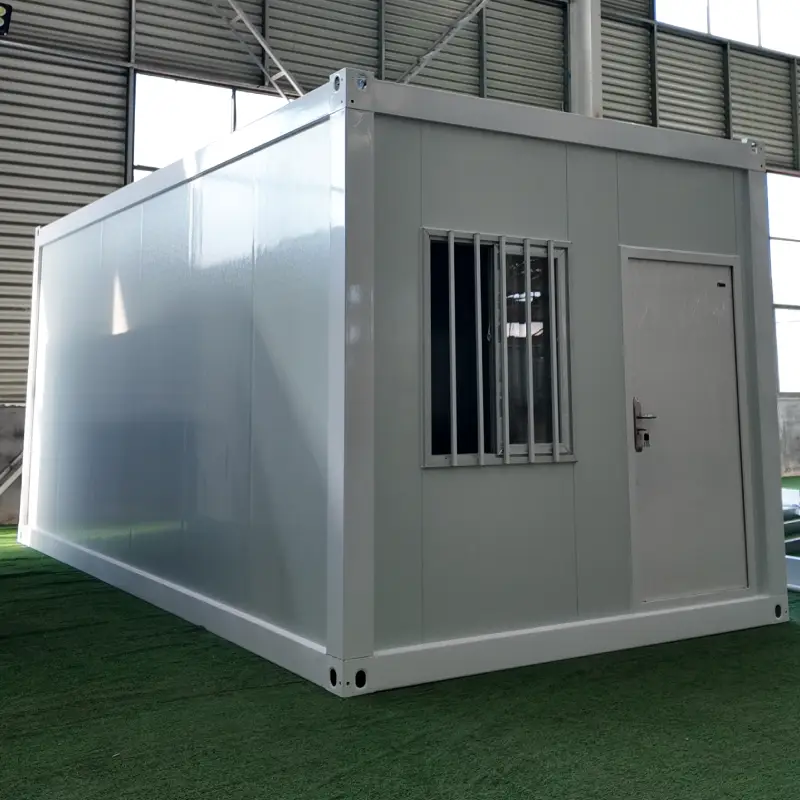

Інструкція з монтажу складного контейнерного будинку

Підготовка майданчика та вимоги до фундаменту для розкладного контейнерного будинку

Вирівнювання, дренаж та перевірка діагонального вирівнювання

Підготовку майданчика слід починати з аналізу ґрунту, щоб переконатися, що він здатний витримувати навантаження щонайменше 2500 фунтів на квадратний дюйм згідно зі стандартом ASTM D1586. Створення ухилу приблизно 4–6 % від будівель сприяє запобіганню накопиченню води навколо фундаментів, тоді як укладання 150 міліметрів ущільненого гравію покращує дренаж води під поверхнею. Для перевірки вирівнювання геодезисти використовують контрольні точки висоти (SGCP), щоб забезпечити рівність поверхні в межах допуску 3 мм по всій площі фундаменту. Також дуже важливо правильно виміряти діагоналі між кожним кутом — їх значення мають збігатися в межах приблизно 5 мм, щоб запобігти виникненню крутильних зусиль під час монтажу конструкції. Ця перевірка вимірювань є обов’язковою — її неможливо пропустити перед початком будь-яких робіт з монтажу.

Сумісність фундаменту: бетонна плита порівняно зі стовпчастим фундаментом для стабільності розкладного контейнерного будинку

Вибір фундаменту має відповідати умовам ділянки та меті довготривалого використання:

Бетонні плити забезпечують міцну опору по всій їхній поверхні, а також мають хороші теплову масу, що робить їх чудовим вибором у випадках, коли щось має залишатися на місці постійно. У районах із нерівним рельєфом ґрунту або високим рівнем ґрунтових вод добре зарекомендовують себе стовпчасті фундаменти. Зазвичай їх встановлюють за допомогою гвинтових паль, які заглиблюють приблизно на 1,5 метра в стабільні шари ґрунту під поверхнею. Однак у холодних регіонах, незалежно від того, чи використовується бетонна плита, чи стовпчастий фундамент, важливо встановити фундаментні опори, що захищають від промерзання, глибина яких перевищує 500 мм нижче рівня поверхні землі. Це допомагає запобігти проблемам, спричиненим циклами замерзання й відтаювання протягом тривалого часу. І щодо кріплення: усі болти, що прикріплюють конструкції до таких фундаментів, повинні відповідати специфікаціям ISO 898-1, клас 10.9. Дотримання цих стандартів забезпечує стабільний тиск затискання й надійне кріплення протягом багатьох років.

Розгортання, позиціонування та структурне розгортання складного контейнерного будинку

Доставка з використанням крана, планування прохідної висоти та орієнтації

Використання крана допомагає точно розмістити складений модуль на фундаменті. Під модулем має бути щонайменше 1,5 метра вільного простору з кількох причин: по-перше, щоб модуль міг безперешкодно розкладатися, по-друге — щоб працівники мали легкий доступ до підключення комунікацій, і по-третє — тому що обслуговування в майбутньому також буде проводитися саме в цьому просторі. Щодо орієнтації модуля, слід врахувати максимальне надходження сонячного світла. Якщо мова йде про території північніше екватора, то найкращим варіантом є південна орієнтація. Сама будівля також повинна бути спроектована таким чином, щоб захищати від неприємних переважних вітрів, які, здається, завжди посилюються в найгірший момент. Проте перш ніж розпочинати монтаж, необхідно перевірити, чи є поверхня горизонтальною. Для цього обов’язково потрібен лазерний рівень високої якості, а допустиме відхилення не повинно перевищувати ±3 мм по всій поверхні. Правильне виконання цього етапу на початку дозволяє уникнути проблем у подальшому.

Послідовність розгортання крок за кроком: підлога – стіни – дах із вбудованими точками з’єднання

Розгортання відбувається строго за інженерно розробленою послідовністю — спочатку підлога, потім стіни, а потім дах — для збереження структурної цілісності та запобігання неправильному вирівнюванню:

1. Закріпіть основу : Зафіксуйте раму підлоги до фундаментних болтів за допомогою кріплення з контролем моменту затягування відповідно до специфікацій ISO 898-1, клас 10.9.
2. Розгорніть бічні стіни : Горизонтально розведіть панелі стін до повного зачеплення вбудованих точок з’єднання з чітким клацанням — що підтверджує надійне механічне блокування.
3. Підніміть дах : Підніміть секцію даху гідравлічним способом і зачепіть автоматичні блокувальні петлі; переконайтеся у повному зачепленні на всіх петлях.

Навчена бригада з двох–трьох осіб може завершити розгортання за менше ніж 60 хвилин без використання важкої техніки. Відразу після розгортання перевірте всі стиків панелей на наявність зазорів понад 2 мм — будь-яке таке відхилення порушує теплову ефективність, герметичність повітряного та водонепроникного шарів.

Забезпечення структурної цілісності: болтові з’єднання та інтеграція панелей

Встановлення з контролем моменту затягування болтів класу 10.9 за стандартом ISO 898-1 для забезпечення жорсткості каркаса складного контейнерного будинку

Болти класу 10.9 за стандартом ISO 898-1 є основним конструктивним елементом цих систем і мають вражаючі технічні характеристики: межа міцності на розтяг становить близько 1000 МПа, а межа текучості — приблизно 900 МПа. Такі характеристики дозволяють їм витримувати підйомні вітрові навантаження, що відповідають швидкості вітру близько 130 миль на годину, без руйнування. Щодо затягування цих болтів, особливо важливо точно дотримуватися заданого значення крутного моменту. Якщо відхилення від цього значення перевищує ±5 %, ефективність з’єднання знижується на 15–20 % згідно зі стандартом ASTM F3125-22. На завершальному етапі збирання працівники повинні використовувати правильно відкалібровані динамометричні ключі для прикладання точно 340 Н·м зусилля до болтів M20, що з’єднують сталеві компоненти. Для інтеграції панелей виробники пробивають місця з’єднання за допомогою верстатів з числовим програмним керуванням (ЧПК), що забезпечує утворення замкових з’єднань. Така конструкція гарантує жорсткість усього каркаса проти будь-яких деформацій зсуву, навіть при сейсмічних кутах зсуву до 1,5 градуса згідно з вимогами ASCE 7-22. Усі конструктивні з’єднання забезпечують точний контроль розмірів протягом усього процесу, зберігаючи допуск ±2 мм на кожному контактному пункті.

Інтеграція та введення в експлуатацію систем складних контейнерних будинків

Щодо інтеграції комунальних систем, на заводах вже є більшість необхідного — це вбудовано з самого початку. Електричні кабель-канали проходять крізь стіни, шахти для водопровідних та каналізаційних труб приховані, а повітропроводи системи опалення, вентиляції та кондиціювання (HVAC) прокладені ще до початку будівництва на місці. Це скорочує обсяг робіт, які мають виконати бригади, приблизно на 35–40 % порівняно з традиційними методами. Під час пусконалагоджувальних робіт техніки перевіряють правильність підключення всіх систем до зовнішніх комунальних мереж. Вони перевіряють водопровідні труби, які витримують тиск до 100 фунтів на квадратний дюйм (psi), оглядають великі електричні щити на 200 ампер і переконуються, що спліт-системи без повітропроводів встановлено правильно. У водопровідних системах завжди проводиться гідравлічне випробування: у систему подається вода під тиском, щоб виявити можливі протікання. Електрики виконують свої перевірки згідно з Національним електротехнічним кодексом (NEC), а тепловізійні камери сканують приміщення, щоб виявити ділянки, де теплоізоляція працює недостатньо ефективно. Отримання остаточного дозволу зазвичай передбачає відповідність місцевим будівельним нормам щодо електропостачання (NEC) та водопостачання й каналізації (IPC). У більшості випадків весь цей процес завершується протягом двох днів після фактичного монтажу всіх систем.

Часті запитання

Які ідеальні умови для фундаменту з бетонної плити?

Фундаменти з бетонної плити ідеально підходять для стабільного ґрунту та рівного рельєфу. Вони забезпечують несучу здатність 12 000 кг/м² і, як правило, вимагають 7–10 днів на монтаж.

Які переваги фундаменту типу «стовпи й балки» для складних контейнерних будинків?

Фундаменти типу «стовпи й балки» підходять для схилів або територій, схильних до затоплення, і мають несучу здатність 8 000 кг на стовп. Монтаж триває приблизно 3–5 днів і передбачає використання гвинтових паль, заглиблених у стабільні шари ґрунту.

Яке значення має використання болтів класу 10.9 за стандартом ISO 898-1?

Болти класу 10.9 за стандартом ISO 898-1 є критично важливими для структурної цілісності, оскільки забезпечують високу межу міцності на розтяг, що дозволяє витримувати підіймальні вітрові навантаження без руйнування та гарантує надійні точки кріплення.

Які процедури передбачає інтеграція комунікацій у складних контейнерних будинках?

Інтеграція комунальних систем передбачає підключення вже встановлених систем, таких як електричні кабельні канали, трубопроводи для водопостачання та каналізації й повітропроводи систем опалення, вентиляції та кондиціонування повітря, до зовнішніх комунальних мереж. Остаточне схвалення включає відповідність місцевим нормам у галузі електротехніки (NEC) та водопостачання й каналізації (IPC).
